چرا طراحی روسازی بنادر با روسازی راهها متفاوت است؟
مقدمه
اگر از یک مهندس عمران بپرسید سنگینترین بارهایی که بر یک روسازی وارد میشود متعلق به چیست، احتمالاً پاسخهایی مانند کامیونهای چندمحوره یا هواپیماهای غولپیکر را خواهید شنید. این پاسخ در نگاه اول منطقی به نظر میرسد، اما در بسیاری از پایانههای کانتینری واقعیت متفاوت است.
در بنادر، تجهیزاتی برای جابهجایی کانتینرها به کار گرفته میشوند که بار وارد بر هر چرخ آنها میتواند با بار چرخ یک هواپیمای بوئینگ 747 برابری کرده یا حتی از آن بیشتر باشد. همین ویژگی باعث میشود طراحی روسازی بنادر با آنچه در راهها و بزرگراهها انجام میشود، تفاوتی اساسی داشته باشد.
اما سؤال اصلی این است:
چرا دو روسازی که هر دو قرار است وسایل نقلیه سنگین را تحمل کنند، به روشهای کاملاً متفاوتی طراحی میشوند؟
آیا وزن وسیله مهمترین عامل در طراحی روسازی است؟
در نگاه اول ممکن است تصور شود هرچه وزن یک وسیله بیشتر باشد، روسازی نیز باید مقاومتر طراحی شود. اما در مهندسی روسازی، وزن کل وسیله تنها بخشی از مسئله است.
آنچه بیش از هر چیز اهمیت دارد، نحوه انتقال این وزن به سطح روسازی است.
فرض کنید دو وسیله نقلیه وزن تقریباً یکسانی دارند. اگر یکی از آنها وزن خود را از طریق تعداد زیادی چرخ به زمین منتقل کند و دیگری همان وزن را تنها بر چند چرخ محدود وارد نماید، روسازی در حالت دوم تنش بسیار بیشتری را تجربه خواهد کرد.
به همین دلیل، مهندسان روسازی بیش از آنکه به وزن کل وسیله توجه کنند، بار هر چرخ و فشار تماس چرخ با روسازی را مبنای تحلیل و طراحی قرار میدهند.
این موضوع در بنادر چه تفاوتی ایجاد میکند؟
در راهها، بخش عمده بارگذاری ناشی از عبور کامیونها و سایر وسایل نقلیه جادهای است؛ وسایلی که مشخصات آنها تا حد زیادی شناختهشده و استاندارد است.
اما در محوطههای بندری شرایط کاملاً متفاوت است.
در این محوطهها تجهیزاتی مانند:
- لیفتراکهای حمل کانتینر
- استرادل کریرها
- جرثقیلهای دروازهای لاستیکی (RTG)
- جرثقیلهای متحرک بندری
- کشندههای محوطهای
به طور مداوم در حال جابهجایی بار هستند.
این تجهیزات نهتنها وزن بسیار بالایی دارند، بلکه معمولاً بار را از طریق تعداد محدودی چرخ به روسازی منتقل میکنند. در نتیجه، تنشهای وارد بر لایههای روسازی به مراتب بیشتر از شرایط متعارف جادهای خواهد بود.

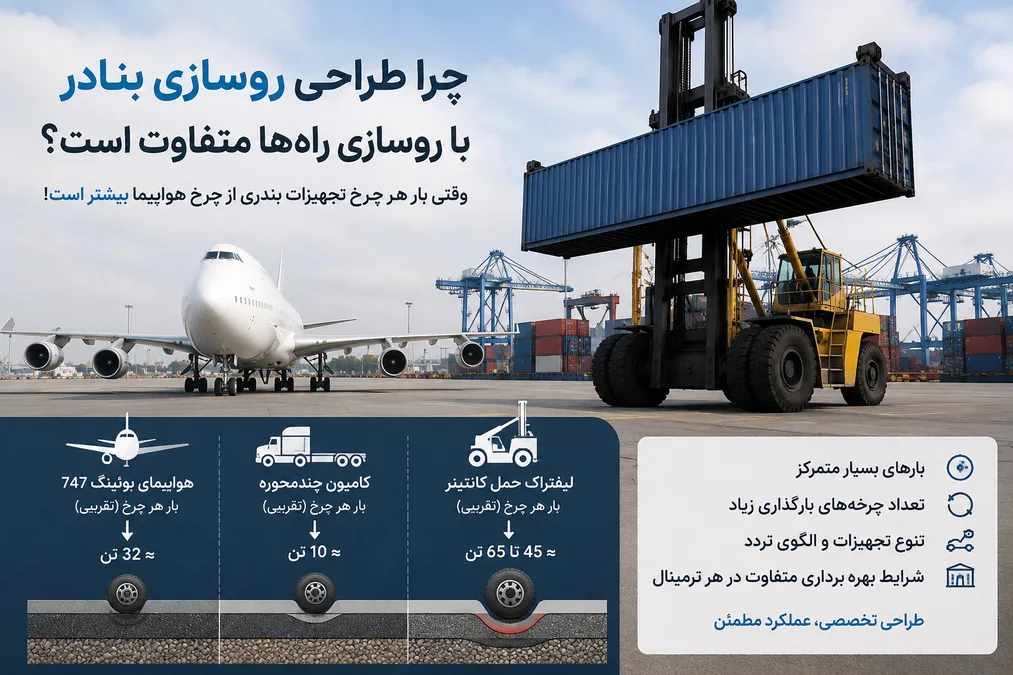

چرا گاهی بار چرخ یک لیفتراک از هواپیما هم بیشتر است؟
شاید این موضوع در نگاه اول عجیب به نظر برسد، اما مقایسه وزن کل یک هواپیما با یک لیفتراک مقایسه درستی نیست.
هواپیماهای پهنپیکر وزن خود را میان تعداد زیادی چرخ توزیع میکنند، در حالی که برخی لیفتراکهای حمل کانتینر، بار کانتینر و وزن خود را تنها از طریق چند چرخ محدود به روسازی منتقل میکنند.
در نتیجه، بار وارد بر هر چرخ در این تجهیزات میتواند بسیار بزرگ باشد؛ تا حدی که در برخی شرایط از بار هر چرخ هواپیمای بوئینگ 747 نیز فراتر رود.
این مثال نشان میدهد که در طراحی روسازی، نحوه توزیع بار گاهی بسیار مهمتر از وزن کل وسیله است.
این تفاوت چه اثری بر طراحی روسازی دارد؟
وقتی بارگذاری تغییر میکند، روش طراحی نیز باید تغییر کند.
در طراحی روسازی بنادر تنها افزایش ضخامت روسازی مطرح نیست، بلکه لازم است ویژگیهای بهرهبرداری هر ترمینال نیز بررسی شود؛ از جمله:
- نوع تجهیزات فعال در محوطه
- مسیرهای تردد تجهیزات
- تعداد دفعات عبور در طول عمر بهرهبرداری
- محلهای توقف و بارگیری
- نحوه انباشت کانتینرها
- مقاومت بستر و شرایط ژئوتکنیکی محل
به همین دلیل، طراحی روسازی بندری بیش از آنکه صرفاً یک مسئله سازهای باشد، یک مسئله بهرهبرداری و شناخت عملکرد تجهیزات نیز محسوب میشود.
چرا یک مقطع روسازی برای تمام بخشهای بندر مناسب نیست؟
یکی از تفاوتهای مهم بنادر با راهها، تنوع عملکرد محوطههای مختلف است.
برای مثال، یک ترمینال کانتینری با محوطه نگهداری کانتینرهای خالی یا ترمینال مواد معدنی، تجهیزات، مسیرهای حرکت و الگوی بارگذاری کاملاً متفاوتی دارد.
در نتیجه، انتظار اینکه یک مقطع روسازی بتواند پاسخگوی تمام این شرایط باشد، واقعبینانه نیست.
به همین دلیل در طراحی بنادر، شناخت دقیق کاربری هر محوطه، نخستین گام برای انتخاب ساختار مناسب روسازی به شمار میرود.
جمعبندی
پاسخ سؤال ابتدای مقاله اکنون روشنتر است.
تفاوت اصلی روسازی بنادر با روسازی راهها، صرفاً در سنگینتر بودن وسایل نقلیه نیست؛ بلکه در نوع بارگذاری، نحوه انتقال بار به روسازی و شرایط بهرهبرداری تجهیزات بندری است.
به همین علت، استفاده از روشهای متداول طراحی روسازی راهها برای محوطههای بندری، بدون شناخت تجهیزات و الگوی واقعی بارگذاری، نمیتواند پاسخگوی شرایط بهرهبرداری باشد.
درک این تفاوت، نخستین گام برای طراحی روسازیهایی است که بتوانند سالها در برابر بارهای سنگین بندری عملکرد مناسبی داشته باشند.
نکته فنی
یکی از خطاهای رایج در برخی پروژههای بندری، برآورد بارگذاری بر اساس وزن کل تجهیزات است. در حالی که در بسیاری از موارد، بار هر چرخ، فشار تماس و مسیر حرکت تجهیزات نقش بسیار تعیینکنندهتری در عملکرد بلندمدت روسازی دارند.
